Le servomoteur Chaservo HV3512 Low Profile est un servomoteur haute performance de la catégorie 20 mm. Il se distingue par sa faible hauteur de seulement 18,7 mm et son poids plume de seulement 55 g. Cela en fait un choix idéal pour les modèles où le poids et la taille jouent un rôle important.
Le servo est fabriqué à partir de matériaux de haute qualité et présente une conception robuste. L'engrenage en acier trempé est résistant à l'usure et garantit une longue durée de vie. Le moteur brushless offre un couple élevé et une grande précision.
Le servomoteur Chaservo HV3512 Low Profile offre une force de maintien pouvant atteindre 400 Ncm à 8,4 V. Cela permet de déplacer sans effort même des charges lourdes. La vitesse de rotation est de 0,08 seconde à 8,4 V.
Le servo est disponible en deux variantes de montage. Il peut être monté soit à la verticale, soit à l'horizontale. Cela vous offre une flexibilité maximale lors de l'installation.
Spécifications
| Données du servomoteur | |
|---|---|
| Modèle | HV3512H ou HV3512 |
| Marque | Chaservo |
| Dimensions | 40,5 x 20 x 23,1 mm |
| Poids | 56 g |
| Tension nominale | 7,4 V CC |
| Plage de tension | 4,0 – 9,0 V CC |
| Denture | 25 dents, 6 mm |
| Roulement à billes | 2 roulements à billes |
| Capteur de position | Potentiomètre |
| Moteur | Moteur sans balais à 4 pôles |
| Fréquence de fonctionnement | 1520 µs / 333 Hz |
| Largeur d'impulsion | 500 µs – 2500 µs |
| Programmable | Oui |
| Matériau | |
|---|---|
| Matériau du boîtier | Aluminium |
| Matériau de l'engrenage | Engrenage métallique |

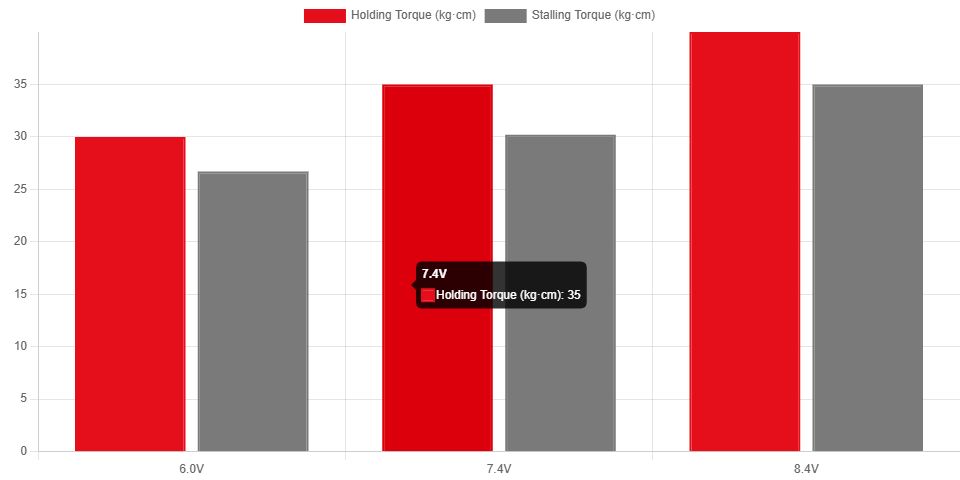

| Couple de maintien | |
|---|---|
| Couple de maintien à 6,0 V | 30,0 kg·cm |
| Couple de maintien @ 7,4 V | 35,0 kg·cm |
| Couple de maintien à 8,4 V | 40,0 kg·cm |
| Couple de sortie | |
|---|---|
| Couple de sortie à 6,0 V | 26,7 kg·cm |
| Couple de sortie à 7,4 V | 30,2 kg·cm |
| Couple de sortie à 8,4 V | 35,0 kg·cm |
| Vitesse à vide | |
|---|---|
| Vitesse à vide à 6,0 V | 0,14 s/60° |
| Vitesse à vide à 7,4 V | 0,12 s/60° |
| Vitesse à vide à 8,4 V | 0,11 s/60° |
| Courant max. | |
|---|---|
| Courant max. à 6,0 V | 4,0 A |
| Courant max. à 7,4 V | 4,8 A |
| Courant max. à 8,4 V | 5,8 A |
- Servo Chaservo HV3512 à profil bas
- HV3512 ou HV3512H
- Levier
- Matériel de fixation
