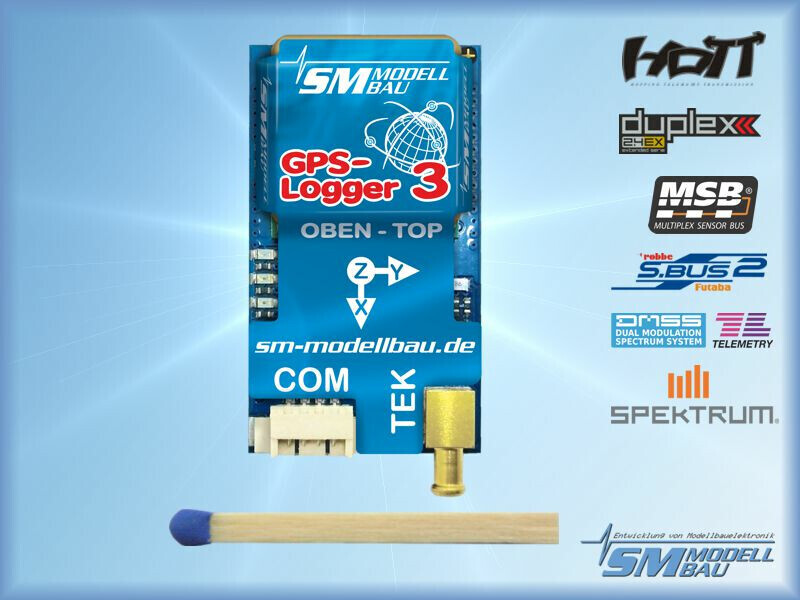

Un GPS de télémétrie 10 Hz complet avec carte mémoire micro SD, TEK Vario et capteur d'accélération !
La nouvelle version 3 remplace le GPS-Logger 2 tout en restant entièrement compatible.
Le nouveau matériel offre :
- un nouveau module GPS pour une meilleure réception GPS, même dans des conditions difficiles
- des capteurs de pression encore améliorés pour une résolution du vario encore plus fine avec moins de bruit
- un connecteur TEK orienté horizontalement pour une installation plus facile, notamment dans les fuselages étroits
Le GPS-Logger 3 est un système GPS à part entière, spécialement développé pour répondre aux besoins du modélisme.
Il est extrêmement petit et léger, mais dispose d’excellentes caractéristiques et possibilités.
Avec un taux d’enregistrement allant jusqu’à 10 Hz et la carte mémoire micro SD, il est possible d’effectuer des enregistrements de durée quasi illimitée avec une haute résolution de détail.
La télémétrie via des systèmes 2,4 GHz avec canal de retour fait partie intégrante du GPS-Logger 3 et est entièrement intégrée.
Conformément à notre philosophie visant à prendre en charge le plus grand nombre possible de systèmes, le GPS-Logger 3 prend également en charge la télémétrie de :
- Jeti Duplex
- Multiplex M-Link
- Graupner HoTT
- Futaba
- JR DMSS
- FrSky
- Spektrum (via adaptateur Spektrum)
- PowerBox Core
La télémétrie utilisée doit être définie une seule fois dans les paramètres du GPS-Logger 3. Cela s'effectue soit via notre logiciel PC « GPS-Konverter », soit à l'aide de l'UniDisplay. À la livraison, HoTT est sélectionné par défaut.
Grâce à un capteur de pression haute résolution intégré, le GPS-Logger 3 offre, via la télémétrie, un vario de haute qualité et permet également l'utilisation de buses de compensation grâce au connecteur TEK intégré. On obtient ainsi une fonction vario qui affiche très précisément les montées et les descentes réelles, indépendamment des « thermiques de manche ».
Pour une mesure précise de l'altitude, même en cas d'utilisation d'une buse TEK, un deuxième capteur de pression est intégré, qui fournit des données d'altitude correctes indépendamment de la vitesse.
L'accéléromètre 3 axes intégré fournit des informations sur les forces subies en vol. À chaque point de cheminement de l'enregistrement et également via la télémétrie, l'accélération des trois axes peut être affichée ici.
Le nouveau format de compétition OLC (Online Contest) est également parfaitement pris en charge par le GPS-Logger 3. Le capteur de bruit intégré (ENL = engine noise level) fournit des données qui permettent de reconnaître automatiquement les durées de fonctionnement du moteur en montée. Le fichier IGC nécessaire pour l'OLC est créé directement sur la carte mémoire et signé numériquement ; aucun logiciel de conversion n'est nécessaire.
De même, le GPS-Logger 3 peut être utilisé pour un autre format de compétition, à savoir la Soaring League.
Soraingleague.net est un nouveau site web permettant d’évaluer facilement en ligne les vols de planeur avec n’importe quel modèle. On ne peut pas faire plus simple !
Lorsqu'il est utilisé avec Multiplex M-Link, toutes les données du bus de capteurs sont automatiquement enregistrées par le GPS-Logger 3 et également écrites sur la carte mémoire > Enregistreur de données MSB.
En plus de ses propres mesures, le GPS-Logger 3 peut également lire en direct les données complètes de nos UniLog 1 + 2 et UniSens-E via un câble de connexion direct et les enregistrer sur la carte mémoire.
Grâce à notre UniDisplay, toutes les valeurs mesurées par le GPS-Logger 3 peuvent être consultées directement en temps réel. Tous les réglages et alarmes peuvent bien sûr être programmés facilement via l'écran.
La représentation et l'analyse des données s'effectuent en 3D dans Google EarthTM. Pour la conversion au format Google EarthTM, il suffit de disposer de notre logiciel gratuit « SM GPS Konverter » et de la version standard de Google EarthTM, également gratuite.
Notre GPS-Logger 3 est également pris en charge par le célèbre logiciel LogView. Ici aussi, les données GPS peuvent être converties au format Google EarthTM. De plus, les valeurs peuvent être représentées sous forme de courbes ou de tableaux classiques, et bien plus encore.
Basé sur Java et donc compatible avec Windows, mais aussi avec Mac ou Linux, le GNU DataExplorer permet d'analyser les données.
Qu'il s'agisse d'un planeur, d'un avion de voltige, d'un hélicoptère, d'un HLG ou d'un slowflyer, le GPS-Logger 3 peut être utilisé dans pratiquement tous les domaines grâce à son faible poids et à sa taille compacte. Bien sûr, le GPS-Logger 3 n'est pas uniquement destiné à l'aéromodélisme. Il peut également être installé dans des bateaux RC, des voitures RC, etc.
Voici ce que peut faire le GPS-Logger 3 :
- GPS 10 Hz, soit 10 mesures par seconde, pour une résolution
particulièrement bonne des données - Carte mémoire micro SD
: enregistrement quasi illimité et lecture facile des données - Les données sont enregistrées en texte clair sur la carte
mémoire Traitement ultérieur possible avec de nombreux programmes - Vario haute résolution avec connexion TEK
- Mesure de l'altitude avec un deuxième capteur de pression et remise à zéro automatique après la mise sous tension
- Accéléromètre 3 axes intégré jusqu'à ± 16 g
- Création directe du fichier IGC pour le concours en ligne (OLC) avec capteur de bruit de moteur intégré pour la mesure ENL
- Prise en charge complète de la télémétrie pour Jeti Duplex, Multiplex M-Link, Graupner HoTT, Futaba, JR DMSS, FrSky et Spektrum (via un adaptateur Spektrum)
- Connexion directe possible de l'UniLog 1 + 2 et de l'UniSens-E pour l'enregistrement des données (pas pendant le fonctionnement avec Futaba, JR DMSS et FrSky)
- Enregistrement de toutes les données sur le bus de capteurs Multiplex en cas d'utilisation avec M-Link
- Connexion pour le signal du récepteur permettant de commander certaines fonctions à distance
- Enregistrement de la tension de la batterie du récepteur
- Alimentation par la batterie du récepteur
- Batterie de secours interne (batterie rechargeable) pour un démarrage rapide du GPS
- Début de l'enregistrement réglable selon différentes conditions
- L'état actuel est signalé par trois LED
- Visualisation directe des valeurs mesurées en temps réel avec notre UniDisplay (sauf pendant le fonctionnement avec Futaba, JR DMSS et FrSky)
- Réglage des paramètres possible via PC, UniDisplay et télémétrie
- Conversion rapide des données en représentation 3D avec Google EarthTM grâce à notre logiciel gratuit « SM GPS-Converter ».
Le programme est disponible gratuitement sur notre site Internet www.sm-modellbau.de dans la rubrique Logiciels & Mises à jour. - Prise en charge par le logiciel LogView
LogView est un programme d'analyse très complet et pourtant simple d'utilisation pour PC, qui prend en charge une multitude d'appareils de mesure et de chargeurs différents dans le domaine du modélisme. - Prise en charge par le logiciel GNU
DataExplorer GNU DataExplorer est tout aussi complet que LogView et fonctionne non seulement sous Windows, mais aussi sous Mac et Linux. - Mises à jour gratuites du micrologiciel possibles via une carte mémoire (le fichier de micrologiciel est disponible sur Internet à l'adresse www.sm-modellbau.de dans la rubrique « Software & Updates »)
-
utilisable pratiquement partout grâce à sa taille compacte et son faible poids
Veuillez consulter le mode d'emploi pour connaître les caractéristiques techniques et l'ensemble des fonctionnalités.
