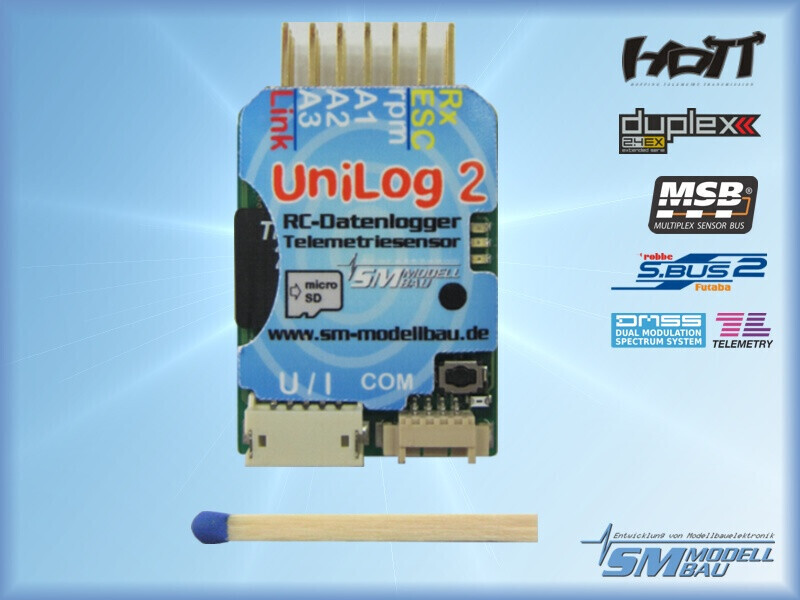

Ce petit enregistreur de données RC puissant et capteur de télémétrie enregistre et transmet V / A / W / mAh / Wmin / rpm / °C / cellules individuelles / altitude / vario
L'UniLog 2 est le successeur de notre enregistreur de données à succès, l'UniLog. Toutes les fonctions connues de l'UniLog ont été reprises et mises à jour avec les dernières technologies. De nombreuses nouvelles fonctions ont été ajoutées, de sorte qu'il ne reste pratiquement plus rien à souhaiter.
La télémétrie via des systèmes 2,4 GHz avec canal de retour fait désormais partie intégrante de l'UniLog 2 et est entièrement intégrée. Conformément à notre philosophie visant à prendre en charge le plus grand nombre possible de systèmes, l'UniLog 2 est également compatible avec Jeti Duplex, Multiplex M-Link, Graupner HoTT, Futaba, JR DMSS, FrSky et Spektrum (via un adaptateur Spektrum).
La télémétrie utilisée ne doit être définie qu'une seule fois dans les paramètres de l'UniLog 2. Cela s'effectue soit via notre logiciel PC « UniLog 2 Tool », soit avec l'UniDisplay. À la livraison, HoTT GAM est sélectionné.
Comme un capteur d'altitude barométrique (pression atmosphérique) supplémentaire à haute résolution est également intégré, l'UniLog 2 permet également de réaliser un vario en mode télémétrie. De même, de nombreuses alarmes sont programmables et sont signalées par télémétrie via l'émetteur correspondant.
En cas d'utilisation avec Multiplex M-Link, toutes les données du bus de capteurs sont automatiquement enregistrées par l'UniLog 2 et également écrites sur la carte mémoire. On dispose ainsi, en plus, d'un enregistreur de données MSB.
Une carte mémoire micro-SD sert de mémoire pratiquement illimitée pour l'UniLog 2.
Avec un taux d'enregistrement pouvant atteindre 20 Hz et la carte mémoire micro SD, il est possible d'effectuer des enregistrements d'une durée quasi illimitée avec une résolution élevée. L'échange de données avec le PC pour l'analyse est ainsi extrêmement simple : il suffit de retirer la carte mémoire de l'UniLog 2 et de l'insérer dans un port USB du PC à l'aide du lecteur de carte fourni. Les valeurs mesurées par l'UniLog 2 sont disponibles sous forme de fichiers texte sur la carte mémoire. La visualisation et l'analyse des données s'effectuent ensuite à l'aide du logiciel bien connu LogView ou avec GNU DataExplorer. Grâce à l'horloge interne en temps réel alimentée par une pile, toutes les valeurs mesurées sont toujours accompagnées de la date et de l'heure.
Une autre nouveauté est la possibilité de mesurer la tension de chaque cellule. Une batterie LiPo jusqu'à 6s peut être connectée directement à l'UniLog 2 via sa fiche d'équilibrage ; les tensions individuelles sont mesurées et enregistrées, et bien sûr également transmises par télémétrie.
Grâce à notre UniDisplay, toutes les valeurs mesurées par l'UniLog 2 peuvent également être consultées directement en direct et les données enregistrées peuvent être lues à partir de la carte mémoire. Les valeurs minimales et maximales peuvent être rapidement récupérées et affichées à partir des enregistrements stockés. Tous les réglages et alarmes peuvent bien sûr être programmés facilement via l'UniDisplay.
Qu'il s'agisse d'un planeur, d'un avion de voltige, d'un hélicoptère, d'un HLG ou d'un slowflyer, l'UniLog 2 peut être utilisé dans pratiquement tous les domaines grâce à son faible poids et à sa taille compacte. Bien sûr, l'UniLog 2 n'est pas uniquement adapté à l'aéromodélisme. Il peut également être installé dans des bateaux RC, des voitures RC, etc.
Avec l'UniLog 2, vous acquérez un enregistreur de données RC universel et un capteur de télémétrie performants à tous égards, qui exploitent les possibilités de l'électronique moderne pour vous être d'une grande aide dans la gestion de vos modèles RC.
Voici ce que peut faire l'UniLog 2 :
- mesure complète des moteurs électriques avec mesure du courant, de la tension, de la puissance, de la capacité, de la vitesse de rotation et de la température (les capteurs de courant, de vitesse de rotation et de température sont disponibles séparément en différentes versions)
- carte mémoire micro SD
- enregistrement quasi illimité et lecture facile des données
- prise en charge complète de la télémétrie pour Jeti Duplex, Multiplex M-Link, Graupner HoTT, Futaba, JR DMSS, FrSky, Spektrum (via un adaptateur Spektrum) et PowerBox Core, y compris le vario barométrique
- horloge interne en temps réel (avec une autonomie d'au moins 5 ans)
- Toutes les mesures sont horodatées avec la date et l'heure réelles
- Fréquences d'enregistrement de 1 mesure par seconde (1 Hz) à 20 mesures par seconde (20 Hz)
- Tous les capteurs de l'UniLog peuvent continuer à être utilisés
- Connexion pour équilibreur permettant la mesure de cellules LiPo individuelles jusqu'à 6s
- Mesure de l'altitude avec remise à zéro automatique après la mise sous tension
- Plage de mesure du courant jusqu'à 400 A et de la tension jusqu'à 60 V, selon le capteur connecté
- Capteurs de courant et de tension enfichables (ce qui permet, en fonctionnement, une utilisation comme simple altimètre / vario, par exemple dans les planeurs, très petit et léger)
- Connexion pour le signal du récepteur (Rx) et sortie de signal vers le contrôleur (ESC)
- Connexions universelles pour capteur de vitesse externe et jusqu'à trois capteurs de température
- Mesure de la température également possible avec des capteurs PT1000 pour une plage de mesure étendue
- Connexion pour capteur de vitesse (réf. 2560) pour la mesure des vitesses de vol
- Connexion directe possible à l'enregistreur GPS pour l'enregistrement des données dans un fichier
- Enregistrement de toutes les données sur le bus de capteurs Multiplex en cas d'utilisation avec M-Link
- Enregistrement de la tension de la batterie du récepteur
- Alimentation électrique automatique par la batterie du récepteur et/ou du moteur
- Démarrage manuel de l'enregistrement via un bouton intégré
- Début de l'enregistrement réglable en fonction de différentes conditions
- L'état actuel est signalé par trois LED
- Visualisation directe des valeurs mesurées en temps réel ou enregistrées via notre UniDisplay
- Réglage des paramètres possible via PC, UniDisplay et télémétrie
- Prise en charge par le logiciel LogView www.logview.info
- LogView est un programme d'analyse très complet et pourtant simple d'utilisation pour PC, qui prend en charge une multitude d'appareils de mesure et de chargeurs différents dans le domaine du modélisme.
- Analyse simple et claire des résultats de mesure à l'aide de graphiques sur PC
- Mises à jour gratuites du micrologiciel possibles via carte mémoire (vous trouverez le fichier du micrologiciel ici)
- Utilisable pratiquement partout grâce à sa taille compacte et son faible poids
